Trappes de bunker

Comment choisir une trappe de bunker ?

Une trappe de bunker permet de créer un accès secondaire compact, une issue de secours ou une ouverture technique lorsque l’installation d’une porte de dimensions classiques n’est pas possible ou souhaitable.

Elle peut être positionnée dans un mur, un plafond ou un cheminement spécifique selon la conception de l’ouvrage. Son choix dépend du rôle qu’elle doit remplir, du niveau d’étanchéité, de la résistance au souffle, des dimensions utiles et de la capacité des occupants à l’utiliser rapidement.

Une trappe ne doit pas être considérée comme une simple réduction de format d’une porte. Son emplacement, son orientation et son accessibilité conditionnent directement son efficacité.

Accès secondaire, issue de secours ou ouverture technique ?

Comme accès secondaire

Une trappe peut offrir un accès plus discret ou plus compact à une zone protégée. Elle peut compléter une porte principale lorsque la configuration du terrain ou du bâtiment permet de créer deux cheminements distincts.

Comme issue de secours

Lorsqu’elle est destinée à l’évacuation, la trappe doit déboucher sur un cheminement réellement praticable.

Il faut notamment vérifier :

• l’espace disponible devant et derrière l’ouvrant ;
• l’absence d’obstacle au débouché ;
• la facilité d’ouverture depuis l’intérieur ;
• la possibilité de franchissement par tous les occupants ;
• l’accès à une échelle ou à un escalier adapté ;
• le risque de blocage par des débris ou des matériaux extérieurs.

Comme ouverture technique

Une trappe peut également servir à accéder à un local de filtration, à un espace de maintenance ou à une réserve séparée. Le niveau de protection doit alors correspondre à celui du volume qu’elle dessert.

Trappe étanche ou trappe para-souffle ?

Une trappe étanche NRBC est destinée à limiter les échanges d’air et les infiltrations de contaminants. Elle convient au compartimentage ou à une ouverture qui n’est pas directement exposée à une onde de souffle.

Une trappe para-souffle ajoute une résistance mécanique définie :

• 1 bar pour un premier niveau de résistance ;
• 4,4 bar pour une protection renforcée.

Le modèle doit être cohérent avec le rôle de la trappe et avec la résistance du mur ou du plafond qui la reçoit. Une trappe de 4,4 bar installée dans une structure insuffisante ne garantit pas la protection de l’ensemble.

Quelle dimension prévoir ?

Les trois modèles disposent d’un ouvrant standard de 80 × 80 cm, avec possibilité de réalisation sur mesure.

Cette dimension offre un passage compact, mais elle doit être validée selon :

• la morphologie des occupants ;
• les vêtements ou équipements susceptibles d’être portés ;
• le transport éventuel de matériel ;
• l’angle et la hauteur de franchissement ;
• la présence d’une échelle ;
• la possibilité d’aider une personne blessée ou peu mobile.

La dimension théorique de l’ouverture ne suffit donc pas : le cheminement complet doit être étudié depuis l’intérieur du bunker jusqu’à la zone extérieure sécurisée.

Les critères d’une trappe de bunker fiable

Une trappe doit être évaluée selon :

• la continuité du joint périphérique ;
• la régularité de la compression ;
• le système de verrouillage ;
• la possibilité d’ouverture des deux côtés ;
• le sens d’ouverture ;
• la rigidité du cadre ;
• le poids du vantail ;
• la résistance para-souffle éventuelle ;
• le mode de fixation dans le gros œuvre ;
• la protection du débouché extérieur ;
• l’ergonomie réelle de l’itinéraire d’évacuation.

Comme pour une porte, l’étanchéité et la résistance dépendent autant de l’installation que du produit lui-même.

Quelle trappe choisir selon l’usage ?

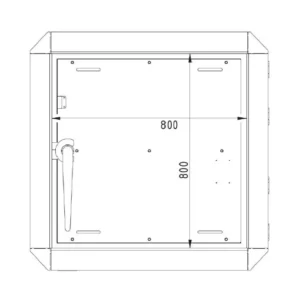

Pour un accès compact étanche NRBC

La trappe étanche NRBC est destinée aux ouvertures pour lesquelles l’étanchéité aux gaz est prioritaire sans exigence particulière de résistance au souffle.

Elle possède un joint périphérique, une fermeture multipoints à levier et un ouvrant standard de 80 × 80 cm. Son poids est d’environ 85 kg. Elle convient notamment au compartimentage, à un accès technique ou à une issue secondaire située dans une zone non exposée à une surpression.

Pour associer format compact et résistance de 1 bar

La trappe para-souffle 1 bar NRBC-E combine l’étanchéité aux gaz avec une résistance de 100 kPa.

Elle conserve un poids d’environ 85 kg et une fermeture à levier accessible depuis l’intérieur et l’extérieur. Elle constitue une solution intermédiaire pour une issue secondaire ou une ouverture technique nécessitant une première protection face au souffle.

Pour une résistance para-souffle renforcée

La trappe para-souffle 4,4 bar NRBC-E est conçue pour résister à une surpression statique de 440 kPa.

Elle utilise une fermeture multipoints à volant et pèse environ 93 kg. Elle convient aux ouvertures secondaires exposées à un niveau de risque supérieur, sous réserve que le support et les ancrages soient dimensionnés en conséquence.

Une sélection adaptée aux accès secondaires protégés

NOAH Résilience propose trois trappes complémentaires :

• une trappe étanche pour le compartimentage NRBC ;
• une trappe para-souffle 1 bar pour une protection intermédiaire ;
• une trappe para-souffle 4,4 bar pour les configurations renforcées.

Le modèle doit être choisi en fonction du scénario de menace, mais également de l’usage quotidien, de l’accessibilité et de la capacité réelle des occupants à emprunter ce passage.

Découvrir toutes nos portes et trappes de bunker →
